نحوه سیم کشی پروژکتور ال ای دی

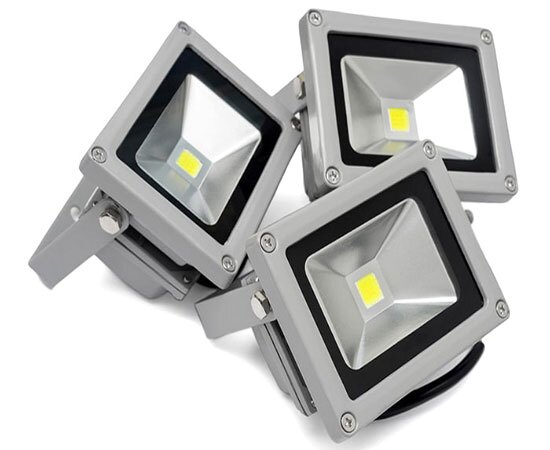

پروژکتورهای ال ای دی به دلیل بهره‌وری بالا و طول عمر زیاد، به گزینه‌ای محبوب برای روشنایی فضاهای مختلف، از منازل و ویلاها گرفته تا فضاهای تجاری و صنعتی، تبدیل شده‌اند. با این حال، نصب و سیم‌کشی صحیح این تجهیزات از اهمیت بالایی برخوردار است تا از کارایی بهینه و ایمنی سیستم اطمینان حاصل شود. در ادامه به بررسی بیشتر د رمورد نحوه سیم کشی پروژکتور ال ای دی میپردازیم :

سیم کشی پروژکتور ال ای دی

قبل از اقدام به هرگونه سیم‌کشی، آشنایی با مبانی برق و اجزای پروژکتور ال ای دی ضروری است. این دانش پایه، سنگ بنای یک نصب ایمن و کارآمد را تشکیل می‌دهد و به شما کمک می‌کند تا با درک بهتری از نحوه کار، با مشکلات احتمالی نیز مواجه شوید. از شناخت سیم‌های اصلی گرفته تا درک اهمیت درجه حفاظت (IP)، هر جزء و مفهوم نقش کلیدی در فرآیند سیم‌کشی ایفا می‌کند. چنانچه از این اصول ابتدایی بی اطلاع و یا اگاهی کافی ندارید با کارشناسان شرکت نور فن آداک در ارتباط بوده و ضمن دریافت بهترین مشاوره ها و مطالب امکان خرید و اطلاع از قیمت چراغ خیابانی ال ای دی 200 وات و پروژکتورهای ال ای دی  به همراه با کیفیت ترین قطعات و متریال ها از جمله سیم و کابل را برای خود فراهم اورد.

شناخت اجزای حیاتی در نحوه سیم کشی پروژکتور ال ای دی

هر پروژکتور ال ای دی دارای اجزای اصلی است که در فرآیند سیم‌کشی با آن‌ها سر و کار دارید. ورودی کابل (Cable Gland) به عنوان نقطه ورود کابل به بدنه پروژکتور عمل می‌کند و وظیفه آب‌بندی و محافظت از سیم‌ها را بر عهده دارد. ترمینال داخلی (Internal Terminal Block) محل اتصال سیم‌های ورودی به مدار داخلی پروژکتور است و اتصالات را محکم و منظم نگه می‌دارد. سیم‌های فاز، نول و ارت نیز سه ستون اصلی سیستم برق‌رسانی هستند که رنگ‌بندی استاندارد آن‌ها (قهوه‌ای یا مشکی برای فاز، آبی برای نول و سبز/زرد برای ارت) راهنمای مهمی برای اتصالات صحیح است. این سیم‌ها باید بدون خطا و با رعایت ترتیب درست متصل شوند.

ابزار سیم کشی پروژکتور

برای انجام یک سیم‌کشی مطمئن و حرفه‌ای، در اختیار داشتن ابزار مناسب اهمیت زیادی دارد. این ابزارها نه تنها کار را آسان‌تر می‌کنند، بلکه ایمنی شما را نیز تضمین می‌کنند. ابزارهای اصلی شامل سیم‌لخت‌کن برای برداشتن عایق سیم‌ها، سیم‌چین برای قطع کابل‌ها، انبردست برای نگه داشتن و چرخاندن، پیچ‌گوشتی (دو سو و چهارسو) برای باز و بسته کردن ترمینال‌ها و فازمتر یا تستر ولتاژ برای اطمینان از قطع بودن برق هستند. در کنار این موارد، ابزارهای کمکی مانند دریل برای سوراخ‌کاری، متر برای اندازه‌گیری، و نردبان محکم برای دسترسی به ارتفاعات نیز مورد نیاز است. برای عایق‌بندی و اتصالات نیز نوار برق، ترمینال‌های استاندارد و در صورت لزوم وارنیش حرارتی و جعبه تقسیم ضدآب از الزامات هستند. فراموش نکنید که دستکش عایق و عینک ایمنی، جزء لاینفک تجهیزات ایمنی شما در هر پروژه برق‌کاری هستند.

مفاهیم پایه برق در نحوه سیم کشی پروژکتور ال ای دی

درک مفاهیم پایه برق برای هر فردی که قصد سیم‌کشی پروژکتور را دارد، حیاتی است. تفاوت بین جریان متناوب (AC) و جریان مستقیم (DC) یکی از اولین مباحث است؛ پروژکتورهای LED معمولاً با جریان متناوب شهری کار می‌کنند، اما درایور داخلی آن‌ها جریان را به DC تبدیل می‌کند. مفاهیم فاز (Live)، نول (Neutral) و ارت (Ground) نیز از اهمیت بالایی برخوردارند. سیم فاز حامل جریان برق، سیم نول مسیر بازگشت جریان و سیم ارت یک مسیر ایمنی برای تخلیه جریان‌های اضافی و جلوگیری از برق‌گرفتگی است. علاوه بر این، درجه حفاظت (IP Rating) نشان‌دهنده میزان مقاومت پروژکتور در برابر نفوذ آب و گرد و غبار است که برای انتخاب پروژکتور مناسب محیط‌های داخلی یا خارجی و آب‌بندی صحیح سیم‌کشی، نقشی تعیین‌کننده دارد. محصولات نورفن آداک با استانداردهای بالای IP، گزینه‌های مطمئنی برای هر دو محیط هستند.

نکات ایمنی قبل آغاز هر پروژه سیم کشی

ایمنی در هر پروژه برق‌کاری حرف اول را می‌زند. قبل از شروع هر کاری، همواره باید برق را از فیوز اصلی قطع کرده و با استفاده از فازمتر یا تستر ولتاژ، از عدم وجود جریان در سیم‌ها اطمینان حاصل کنید. کار کردن با دست خیس یا روی سطح مرطوب به شدت خطرناک است و باید از آن اجتناب شود. استفاده از کابل‌ها و اتصالات با کیفیت و با سایز مناسب برای توان پروژکتور، از داغ شدن و بروز خطرات احتمالی جلوگیری می‌کند. تمامی اتصالات باید به درستی عایق‌بندی و در صورت نیاز، آب‌بندی شوند، به ویژه در محیط‌های خارجی. در صورت بروز هرگونه شک یا عدم اطمینان در مراحل سیم‌کشی، توقف کار و مشورت با یک برق‌کار متخصص، بهترین و ایمن‌ترین راهکار است. نورفن آداک همیشه بر رعایت این اصول تاکید دارد.

سیم کشی استاندارد پروژکتور ال ای دی

سیم‌کشی یک پروژکتور ال ای دی به صورت مستقیم به کلید، رایج‌ترین و ابتدایی‌ترین سناریو است. در این بخش، مراحل این فرآیند را به صورت گام به گام تشریح می‌کنیم تا بتوانید با رعایت تمامی نکات، یک نصب ایمن و کارآمد داشته باشید. این راهنما به شما کمک می‌کند تا با اتکا به دانش و ابزار مناسب، پروژکتور خود را بدون مشکل روشن کنید.

تضمین قطع کامل جریان برق

قبل از شروع هرگونه فعالیت مرتبط با سیم‌کشی، قطع کامل جریان برق از فیوز اصلی و سپس فیوز مربوط به مدار مورد نظر در جعبه فیوز الزامی است. این گام حیاتی‌ترین بخش برای تضمین ایمنی شماست و هرگز نباید نادیده گرفته شود. پس از قطع فیوزها، با استفاده از یک فازمتر یا تستر ولتاژ، از عدم وجود هرگونه جریان برق در سیم‌ها در محل کار خود اطمینان حاصل کنید. این کار به شما آرامش خاطر می‌دهد که می‌توانید بدون خطر برق‌گرفتگی به کار خود ادامه دهید. تکرار این مرحله پس از هر بار جابجایی یا قبل از لمس سیم‌ها، از بروز حوادث ناگوار جلوگیری می‌کند. نورفن آداک همواره بر اولویت ایمنی در پروژه‌های روشنایی مخصوصا چراغهایی که در ارتفاع نصب میگردند تاکید دارد.

آماده سازی پروژکتور و کابل ها

پس از اطمینان از قطع کامل برق، نوبت به آماده‌سازی پروژکتور و کابل‌های برق می‌رسد. در ابتدا، درپوش یا محفظه سیم‌کشی پروژکتور را باز کنید تا به ترمینال‌های داخلی دسترسی پیدا کنید. سپس، حدود ۱ تا ۱.۵ سانتی‌متر از عایق سر سیم‌های فاز، نول و ارت هم از پروژکتور و هم از کابل اصلی را به دقت لخت کنید. این کار باید با سیم‌لخت‌کن انجام شود تا به رشته‌های داخلی سیم آسیبی وارد نشود. سیم‌های لخت شده باید تمیز و آماده اتصال باشند. اگر سیم‌ها چند رشته‌ای هستند، آن‌ها را به هم بپیچانید تا اتصال قوی‌تر و ایمن‌تری داشته باشید. این مرحله ظریف، پایه و اساس یک اتصال الکتریکی مطمئن را فراهم می‌سازد.

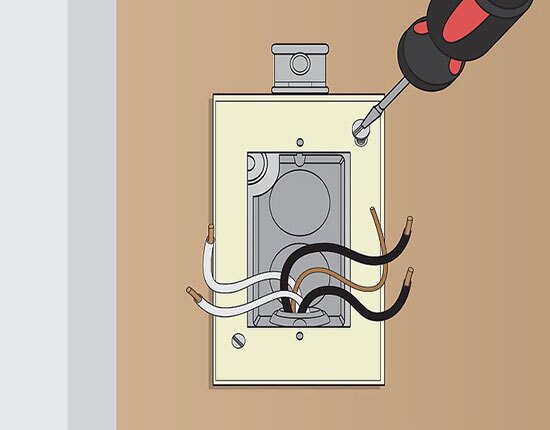

اتصالات سیم ها: فاز، نول و ارت

در این مرحله، سیم‌ها باید با دقت و طبق رنگ‌بندی استاندارد به یکدیگر متصل شوند. ابتدا، سیم ارت (معمولاً سبز و زرد) پروژکتور را به سیم ارت اصلی منبع تغذیه متصل کنید. این مهم‌ترین اتصال ایمنی است و نباید هرگز فراموش شود. سپس، سیم نول (معمولاً آبی) پروژکتور را به سیم نول اصلی وصل کنید. در نهایت، سیم فاز (معمولاً قهوه‌ای یا مشکی) پروژکتور را به سیم فاز اصلی که از کلید کنترل می‌آید، متصل نمایید. برای انجام این اتصالات، حتماً از ترمینال‌های استاندارد (مانند ترمینال پیچی یا سوکتی) استفاده کنید تا اتصالات محکم و ایمن باشند. از پیچیدن مستقیم سیم‌ها به یکدیگر و تنها استفاده از نوار برق خودداری کنید، ]

آب بندی و عایق بندی: محافظت در برابر عوامل محیطی

پس از اتمام اتصالات الکتریکی، آب‌بندی و عایق‌بندی کامل آن‌ها از اهمیت بالایی برخوردار است، به خصوص اگر پروژکتور در محیط‌های بیرونی نصب می‌شود. تمامی اتصالات انجام شده با ترمینال، باید به وسیله نوار برق با کیفیت بالا به طور محکم پیچیده شوند. استفاده از وارنیش حرارتی (Heat Shrink Tubing) نیز می‌تواند به بهبود عایق‌بندی کمک کند و مقاومت بیشتری در برابر رطوبت و عوامل محیطی ایجاد نماید.

نصب فیزیکی پروژکتور و تنظیم زاویه

پس از اطمینان از صحت و ایمنی اتصالات سیم‌کشی، نوبت به نصب فیزیکی پروژکتور می‌رسد. پایه یا دستک پروژکتور باید با استفاده از پیچ و رول‌پلاک مناسب، به صورت محکم و پایدار به دیوار، سقف یا هر سطح نگهدارنده دیگری متصل شود. اطمینان حاصل کنید که محل نصب قابلیت تحمل وزن پروژکتور را دارد و اتصالات محکم هستند تا پروژکتور در برابر باد یا لرزش مقاوم باشد. پس از محکم کردن پایه، پروژکتور را روی آن نصب کرده و پیچ‌های مربوطه را سفت کنید. در نهایت، زاویه تابش نور پروژکتور را تنظیم کنید تا پوشش نوری ایده‌آل و مورد نظر شما فراهم شود. این مرحله نه تنها به زیبایی محیط کمک می‌کند، بلکه کارایی روشنایی را نیز به حداکثر می‌رساند.
