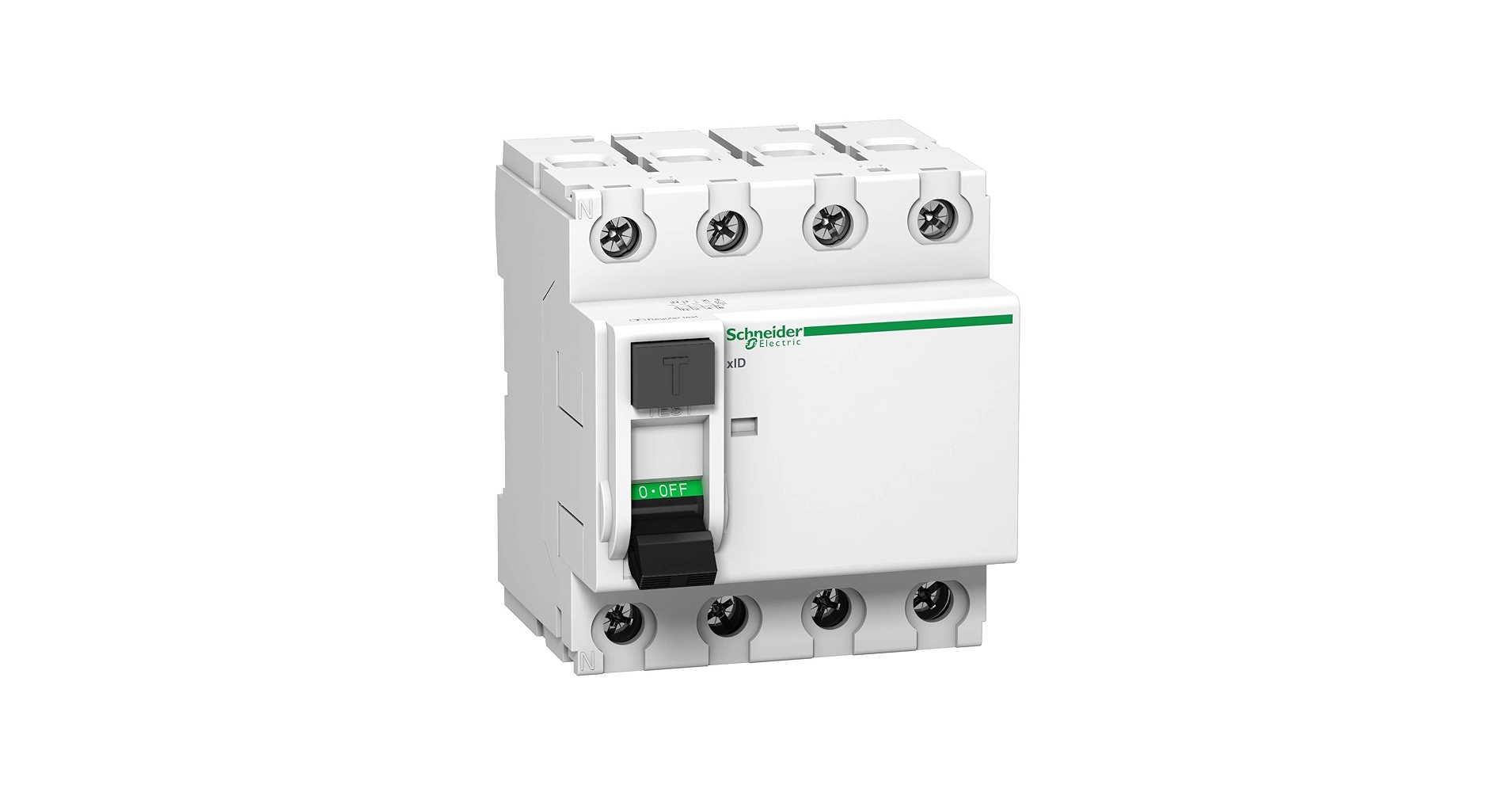

آیا کلید محافظ جان بدون ارت عمل می کند؟ بررسی تخصصی عملکرد، خطرات و نکات مهم نصب

بله؛ کلید محافظ جان بدون سیم ارت نیز عمل می کند؛ زیرا اساس عملکرد آن وابسته به تشخیص اختلاف جریان بین فاز و نول است، نه اتصال مستقیم به سیم ارت. اما این موضوع معمولاً به اشتباه این تصور را ایجاد می کند که وجود ارت ضروری نیست. در واقع محافظ جان و ارت دو بخش مکمل یک سیستم حفاظتی هستند.

محافظ جان نشتی جریان را تشخیص می دهد اما سیستم ارت مسیر امنی برای تخلیه جریان های خطرناک ایجاد می کند. حذف هر کدام از این دو بخش می تواند سطح ایمنی را کاهش دهد.

به نقل از تولچی؛ مرجع معتبر خرید و فروش تجهیزات برق صنعتی:

کلید محافظ جان یک نوع قطع کننده مدار است که برای حفاظت از افراد در برابر خطرات جریان نشتی استفاده می شود. در صورتی که کلید محافظ جان یک جریان نشتی را تشخیص دهد، برق مدار را قطع می کند و خطر آسیب به افراد را کاهش می دهد.

کلید محافظ جان، نقشی حیاتی در حفظ امنیت شما در برابر خطرات برق ایفا می کند. این کلید با رصد جریان الکتریکی و قطع آن در صورت بروز نشتی یا اتصال کوتاه، از بروز شوک الکتریکی و آتش سوزی جلوگیری می کند. با وجود اهمیت بالای این کلید، ممکن است محافظ جان به مرور زمان دچار نقص فنی شده و کارایی خود را از دست بدهد. از این رو، عیب یابی و تعمیر به موقع آن، امری ضروری است.

در تجربه ای که طی بررسی تابلوهای برق ساختمان های قدیمی داشتم، یکی از رایج ترین اشتباهات این بود که کاربران تصور می کردند نصب محافظ جان به تنهایی تمام خطرات برق گرفتگی را حذف می کند؛ درحالی که در بسیاری از ساختمان های فاقد سیستم زمین، محافظ جان بخشی از ایمنی را تأمین می کند اما نمی تواند جایگزین کامل سیستم ارت باشد.

محافظ جان دقیقاً چگونه جریان خطرناک را تشخیص می دهد؟

برای درک عملکرد محافظ جان، ابتدا باید مکانیزم داخلی آن را شناخت. برخلاف تصور رایج، محافظ جان منتظر ورود جریان به سیم ارت نمی ماند.

در حالت عادی:

مقدار جریان واردشده از سیم فاز با مقدار جریان برگشتی از نول کاملاً برابر است؛ اما اگر بخشی از جریان از مسیر دیگری مانند بدنه فلزی دستگاه یا بدن انسان عبور کند، اختلافی بین این دو ایجاد می شود و کلید مدار را قطع می کند.

طبق توضیح سایت معتبر Littelfuse :

"If incoming and outgoing current are unequal, the RCD disconnects power immediately. "

اگر جریان ورودی و خروجی نابرابر باشد، RCD فوراً برق را قطع می کند.

بررسی نقش سیستم اتصال زمین در افزایش کارایی محافظ جان

برخلاف تصور برخی کاربران، حذف ارت فقط حذف یک سیم از مدار نیست؛ بلکه بخشی از ساختار حفاظتی سیستم از بین می رود.

در تجربه ای که از تست تابلوهای برق صنعتی داشتیم، ساختمان هایی که دارای سیستم ارت استاندارد بودند معمولاً واکنش سریع تر و شرایط ایمن تری هنگام نشتی جریان داشتند.

وجود سیستم ارت باعث می شود:

جریان نشتی سریع تر تخلیه شود؛
بدنه تجهیزات دارای ولتاژ خطرناک نشود؛
محافظ جان دقیق تر عمل کند؛
احتمال برق گرفتگی کاهش پیدا کند.

مقایسه عملکرد محافظ جان در شرایط دارای ارت و فاقد ارت

سیستم بدون ارت	سیستم دارای ارت	شرایط سیستم
محدود	سریع	تخلیه جریان نشتی
بیشتر	کم	احتمال برق گرفتگی
وابسته به شرایط	کامل تر	عملکرد محافظ جان
متوسط	بالا	ایمنی تجهیزات
بیشتر	پایین	ریسک آسیب تجهیزات

این جدول نشان می دهد محافظ جان بدون ارت هم عمل می کند اما عملکرد آن در همه شرایط مشابه نخواهد بود.

چرا وجود سیستم زمین در ایمنی برق ساختمان اهمیت زیادی دارد؟

سیستم ارت در بسیاری از مواقع، زمانی اهمیت خود را نشان می دهد که خطا هنوز توسط کاربر دیده نشده است. تصور کنید بدنه یک یخچال به دلیل خرابی داخلی دارای نشتی جریان شده باشد.

اگر سیستم زمین وجود داشته باشد:

جریان از طریق مسیر ایمن به زمین منتقل می شود.

اما در نبود ارت:

ممکن است بدنه دستگاه دارای ولتاژ باقی بماند تا زمانی که فردی آن را لمس کند.

به همین دلیل در استانداردهای حفاظتی جدید، استفاده همزمان از سیستم زمین و محافظ جان توصیه می شود.

خطرات خطاهای پنهان در سیستم برق که معمولاً دیده نمی شوند

یکی از خطرناک ترین شرایط در سیستم های الکتریکی، خطاهایی هستند که نشانه ظاهری ندارند. در بررسی هایی که روی سیستم های قدیمی انجام دادم، برخی خطاهای رایج شامل موارد زیر بود:

پوسیدگی سیم ها
رطوبت در اتصالات
خرابی عایق تجهیزات
اتصال اشتباه نول و ارت

این مشکلات گاهی تا مدت ها بدون علامت باقی می مانند و ناگهان باعث بروز حادثه می شوند.

جالب است که یکی از پرتکرارترین جستجوهای کاربران، درباره علت قطع شدن فیوز محافظ جان است. در بسیاری از موارد مشکل نه از محافظ جان بلکه از همین خطاهای پنهان است.

تجهیزات استاندارد چه تاثیری در عملکرد سیستم حفاظتی دارند؟

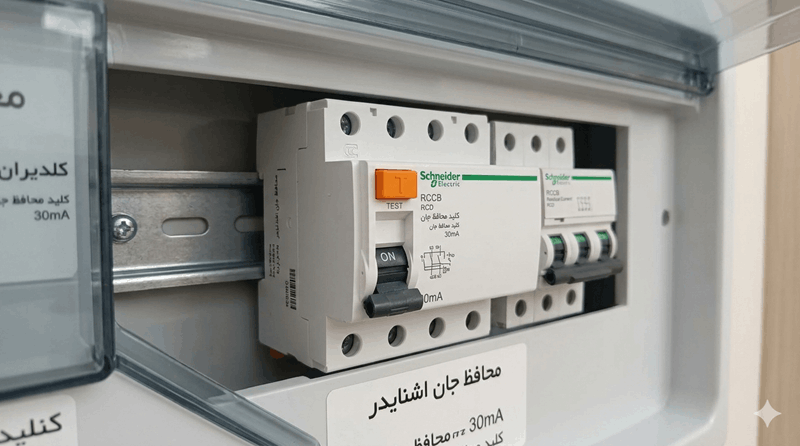

کیفیت تجهیزات تأثیر مستقیمی بر عملکرد سیستم دارد. در بسیاری از پروژه های ساختمانی و صنعتی از کلید محافظ جان اشنایدر استفاده می شود؛ زیرا این تجهیزات دارای دقت عملکرد بالا و استانداردهای حفاظتی بین المللی هستند.

همچنین کاربران پیش از انتخاب تجهیزات، معمولاً لیست قیمت اشنایدر یا برند مورد نظر خود را بررسی می کنند تا مشخصات فنی و مدل مناسب را پیدا کنند. برای خرید تجهیزات اصلی نیز مراجعه به نمایندگی های معتبر، یکی از روش هایی است که بسیاری از متخصصان برای اطمینان از اصالت کالا استفاده می کنند.

نکات مهم ایمنی هنگام استفاده از ارتینگ و محافظ جان

در بسیاری از پروژه ها مشکل اصلی مربوط به نصب اشتباه است نه خود تجهیزات.

چند نکته مهم:

نول و ارت نباید اشتباه متصل شوند
ظرفیت جریان محافظ جان باید متناسب انتخاب شود
اتصالات ارت باید استاندارد باشند
تست های دوره ای انجام شوند
تجهیزات غیراستاندارد استفاده نشوند

در عمل دیده می شود بسیاری از کاربران پس از مشاهده یک فیلم آموزش نصب کلید محافظ جان اقدام به نصب شخصی می کنند، درحالی که خطاهای کوچک در سیم کشی می تواند کل عملکرد سیستم را مختل کند.

حتی مشاهده یک نقشه نصب کلید محافظ جان تک فاز نیز جای تجربه عملی را نمی گیرد.

واقعیت این است که محافظ جان با وجود مزایای زیاد محدودیت هایی هم دارد.

برای مثال:

همه خطاها را تشخیص نمی دهد
اضافه بار را در برخی مدل ها کنترل نمی کند
نصب نادرست باعث عملکرد اشتباه می شود

همچنین توصیه می شود تست کلید محافظ جان به صورت دوره ای انجام شود؛ زیرا طبق منابع فنی، عملکرد مکانیکی کلید در طول زمان ممکن است کاهش پیدا کند.

جدول جمع بندی | محافظ جان یا سیستم ارت؟ چرا برای ایمنی ساختمان به هر دو نیاز دارید؟

توضیح	نتیجه نهایی
بله	محافظ جان بدون ارت کار می کند؟
بله	ارت باعث عملکرد بهتر می شود ؟
خیر	حذف ارت توصیه می شود؟
بله	تست دوره ای ضروری است؟
ترکیب ارت و محافظ جان	بهترین روش حفاظت

در نهایت باید گفت پاسخ سؤال اصلی کاملاً روشن است؛ محافظ جان بدون ارت عمل می کند؛ اما عملکرد آن کامل و ایده آل نیست.

محافظ جان برای تشخیص اختلاف جریان طراحی شده و وابسته مستقیم به ارت نیست، اما نبود سیستم زمین می تواند باعث شود بخشی از خطرات پنهان باقی بمانند.

تجربه نشان می دهد ساختمان هایی که از هر دو سیستم به صورت همزمان استفاده می کنند، سطح ایمنی بسیار بالاتری دارند و احتمال برق گرفتگی یا آسیب تجهیزات در آن ها کمتر است.
